លក្ខណៈពិសេស។

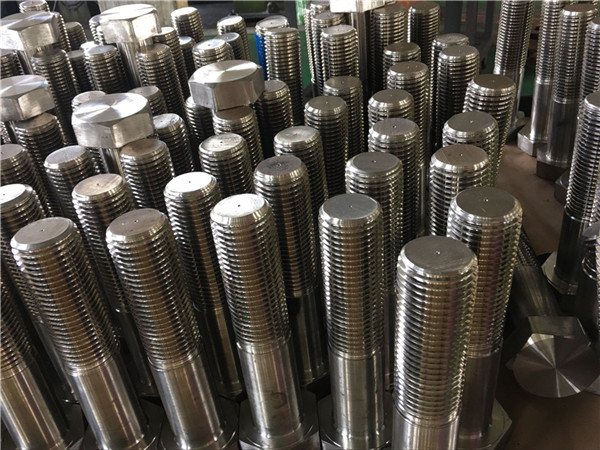

កង្ហារប៊ូឌីសអេ ៣២០ B៨M ។
ខ្មៅអុកស៊ីត, ជ្រលក់ក្តៅ, ស៊ីឡាំងផ្លាទីន, ប៊្លូធូលីកខៀវ (ពណ៌ខៀវអិល។ អិល។ អិន ១០១៤,១៤២៤), Teflon
ស្តង់ដារ។ | ឌីន។ | ANSI / ASME ។ | ជីកាបៃ។ | JIS ។ | គ្មានស្តង់ដារ។ |
ទំហំ។ | ដា។ M5-M100,1 / 4 ខាងលើ។ | ||||
សម្ភារៈ | ដែកអ៊ីណុកសម្ភារៈដែកថែប។ | ||||
ថ្នាក់។ | A2-70, A4-70, A4-80, B8, B8M, B8 Cl2, B8M Cl2 | ||||
បញ្ចប់។ | ធម្មតា, YZP, ខ្មៅ, ZPHDG plated, PTFE, CAD PLATED ។ | ||||
វិញ្ញាបនប័ត្រ។ | ISO9001: 2008, TS16949 ។ | ||||
ឈ្មោះ។ | A193 / A320 B8, B8M ។ |
អេសអឹមអេអេ ១៩៣ ។
វិសាលភាព។
ត្រូវបានអនុម័តដំបូងក្នុងឆ្នាំ ១៩៣៦ ការបញ្ជាក់នេះត្រូវបានប្រើប្រាស់យ៉ាងច្រើននៅក្នុងការប្រើប្រាស់ប្រេងនិងសំណង់គីមី។ ស្ដង់ដារអេអរអេមគ្របដណ្តប់លើដែកថែបយ៉ាន់ស្ព័រនិងដែកអ៊ីណុកដែកសម្រាប់ទ្រទ្រង់សីតុណ្ហភាពឬសេវាកម្មសម្ពាធខ្ពស់។ ការបញ្ជាក់នេះរួមបញ្ចូលទាំងប្រដាប់ដាក់រនុកដែលត្រូវបានបម្រុងទុកសម្រាប់ប្រើនៅក្នុងធុងសម្ពាធវ៉ាល់រនាំងនិងបំពង់បង្ហូរទឹក។ ទោះបីជាសម្ភារៈនេះច្រើនតែមាននៅក្នុងរណ្តៅខ្សែស្រឡាយជាតិ (UNC) ប្រសិនបើត្រូវបានប្រើនៅក្នុងកម្មវិធីប្រពៃណីខ្សែស្រឡាយត្រូវបានបញ្ជាក់ ៨ ខ្សែក្នុងមួយអ៊ីញ (tpi) សម្រាប់អង្កត់ផ្ចិតខាងលើមួយអ៊ីញ។
ខាងក្រោមនេះគឺជាការសង្ខេបជាមូលដ្ឋាននៃថ្នាក់ធម្មតាមួយចំនួន។ អេសធីអឹមអេ។ អេ។ អេ។ អេ។ អេ។ អេ .៣៣ គ្របដណ្តប់លើលក្ខណៈស្តង់ដារមួយចំនួនផ្សេងទៀតដែលមិនមាននៅក្នុងការពិពណ៌នានេះរួមមានខ ៥, ខ ៦ និងខ ១៦ ។
ថ្នាំកូតដែលបានណែនាំ
អុកស៊ីដខ្មៅ, ក្តៅជ្រលក់, ស័ង្កសី, ស៊ីម៉ងត៍, ស៊ីធីអេធី, ប៊្លូធូសពណ៌ខៀវ (ខៀវ XYLANE ១០១៤,១៤២៤), អេធីអឹមធីអេហ្វអិមបៃតង (បៃតងអិល។ អិន។ អិន ១០១៤,១៤២៤) ។
ថ្នាក់។
ខ ៧ | ដែកថែបអាលុយមីញ៉ូមអាយអេសអាយ ៤១៤០/៤១៤២ បានពន្លត់និងស្រអាប់។ |
ខ ៨ | ដែកអ៊ីណុកថ្នាក់ទី ១ អាយអេសអាយ ៣០៤ ដំណោះស្រាយថ្នាំកាបូន។ |
B8M ។ | ដែកអ៊ីណុកថ្នាក់ទី ១ អាយអេសអាយ ៣១៦ ដំណោះស្រាយថ្នាំកាបូន។ |
ខ ៨ | ដែកអ៊ីណុកថ្នាក់ទី ២ អាយអេសអាយ ៣០៤ ដំណោះស្រាយកាបូអ៊ីដត្រូវបានព្យាបាលសំពាធរឹង។ |
B8M ។ | ដែកអ៊ីណុកថ្នាក់ទី ២ អាយអេសអាយ ៣១៦ សូលុយស្យុងកាបូអ៊ីដត្រូវបានព្យាបាលសំពាធរឹង។ |
លក្ខណៈសម្បត្តិមេកានិច។
ថ្នាក់។ | ទំហំ។ | តង់ស៊ីលី, នាទី។ | ទិន្នផល, ksi, នាទី។ | អេឡុង,%, នាទី។ | RA% នាទី។ |
ខ ៧ | រហូតដល់ ២-១ / ២ ។ | 125 | 105 | 16 | 50 |
2-5/8 - 4 | 115 | 95 | 16 | 50 | |
4-1/8 - 7 | 100 | 75 | 18 | 50 | |
B8 ថ្នាក់ ១ | ទាំងអស់។ | 75 | 30 | 30 | 50 |
ថ្នាក់ B8M ១ | ទាំងអស់។ | 75 | 30 | 30 | 50 |
B8 ថ្នាក់ទី ២ | រហូតដល់ 3/4 ។ | 125 | 100 | 12 | 35 |
7/8 - 1 | 115 | 80 | 15 | 35 | |
1-1/8 - 1-1/4 | 105 | 65 | 20 | 35 | |
1-3/8 - 1-1/2 | 100 | 50 | 28 | 45 | |
ថ្នាក់ B8M ២ | រហូតដល់ 3/4 ។ | 110 | 95 | 15 | 45 |
7/8 - 1 | 100 | 80 | 20 | 45 | |
1-1/8 - 1-1/4 | 95 | 65 | 25 | 45 | |
1-3/8 - 1-1/2 | 90 | 50 | 30 | 45 |
លក្ខណៈគីមី។
ធាតុ។ | B7 (AISI ៤១៤០) | B8 (AISI 304) | B8M (AISI 316) |
កាបូន។ | 0.37 - 0.49% | អតិបរិមា ០,០៨% ។ | អតិបរិមា ០,០៨% ។ |
ម៉ង់ហ្គាណែស។ | 0.65 - 1.10% | អតិបរិមា ២,០០% ។ | អតិបរិមា ២,០០% ។ |
ផូស្វ័រ, អតិបរមា។ | 0.035% | 0.045% | 0.045% |
ស្ពាន់ធ័រអតិបរិមា។ | 0.040% | 0.030% | 0.030% |
ស៊ីលីកុន។ | 0.15 - 0.35% | ១.០០% អតិបរិមា។ | ១.០០% អតិបរិមា។ |
ក្រូមីញ៉ូម។ | 0.75 - 1.20% | 18.0 - 20.0% | 16.0 - 18.0% |
នីកែល។ | 8.0 - 11.0% | 10.0 - 14.0% | |
ម៉ូលីបដិម។ | 0.15 - 0.25% | 2.00 - 3.00% |
គ្រាប់ដែលត្រូវបានណែនាំ។
Bolt ថ្នាក់។ | គ្រាប់។ | អ្នកលាងចាន។ |
ខ ៧ | A១៩៤ ថ្នាក់ទី ២ ហ | F436 ។ |
B8 ថ្នាក់ ១ | A១៩៤ ថ្នាក់ទី ៨ ។ | SS304 ។ |
ថ្នាក់ B8M ១ | A១៩៤ ថ្នាក់ទី ៨ ម។ | អេស .៣១៦ |
B8 ថ្នាក់ទី ២ | A១៩៤ ថ្នាក់ទី ៨ ។ | SS304 ។ |
ថ្នាក់ B8M ២ | A១៩៤ ថ្នាក់ទី ៨ ម។ | អេស .៣១៦ |
